　　原料车间破碎工段筛分车间能够产生粉尘的源头分别是：给料点处、破碎机处，震动筛处、转载点处。其中，以破碎点处和震动筛处所产生的粉尘量居多。我们为此配套废气治理设备如下：

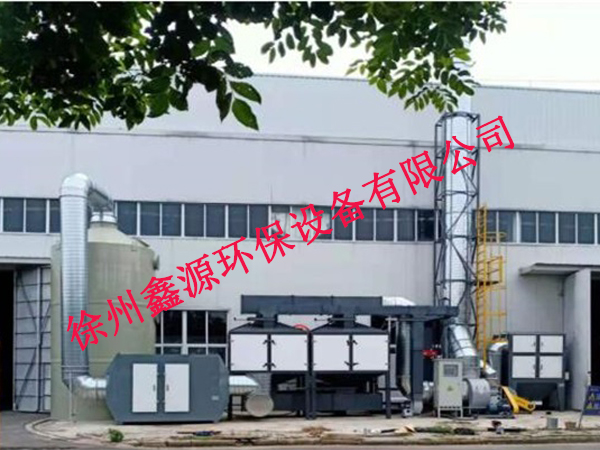

　　破碎车间和筛分车间除尘系统通常由集气罩、通风管道、除尘器、通风机、电动机、烟囱等部分组成。

　　1、集气罩

　　集气罩是捕集含尘有害气体的设备装置。通过集气罩口的气流运动，可在有害物散发地点直接捕集有害物而控制其在车间的扩散，保证室工作区有害物浓度不超过国家卫生标准的要求。集气罩设计应该考虑实际环境，工作场合，以与工作场合匹配为宜，从而较大程度上收集有害气体，减少扩散。

　　2、除尘器

　　为了保护大气环境或回收原材料，当排气中的粉尘含量超过排放标准时，必须采用除尘器进行处理，达到排放标准后再排入大气。

　　3、风机

　　风机由电动机带动，为空气流动提供动力。为了防止风机的磨损和腐蚀，一般把它装置在除尘设备的后面。

　　4、风管

　　风管用于连接该系统的各个设备，提供气体流动的道路。风管布置要合理，力求短、直、顺。风管布置设计的好坏关系到管流体的压力损失大小，从而影响了风机的选择。

　　5、其他辅助设备

　　其他辅助设备包括清灰除尘设备等，保障系统的运行。

　　破碎车间和筛分车间粉尘治理管道设计的原则

　　（1）管道系统布置应从总体布局考虑，统一规划，合理布局。力求简单、紧凑，安装、操作、维修方便，尽可能缩短管线长度，减少占地空间，适用、美观、节省投资。

　　（2）管道应尽量集中成列、平行敷设，并应尽量沿墙或柱子敷设。管径大的或保温管道应设在靠墙侧。

　　（3）管道与梁、柱、墙、设备及管道之间应有一定的距离，以满足施工、运行、检修和热胀冷缩的要求，一般不小于100-200mm。

　　（4）管道应尽量避免遮挡室采光和妨碍门窗启闭；应不妨碍设备、管件、阀门和人孔的操作和检修；应不妨碍起重机的工作。

　　（5）管道通过人行道时，与地面净距应不小于2m。

　　（6）除尘管道力求顺直，保证气流畅通。分支管与水平管或倾斜主干管连接时，应从上部或侧面接入；三通管的夹角一般不大于30°。

　　（7）进行管道压力损失计算时，管段长度一般按两管件中心线之间的距离计算，不扣除管件（如三通、弯头）本身的长度。

　　（8）对并联管道进行阻力平衡计算，除尘系统小于10%，否则进行管径调整。
